Maîtrisez le diagramme de PERT pour vos projets complexes

Piloter un projet complexe sans visibilité sur les interdépendances entre tâches, c'est naviguer à l'aveugle. Retards en cascade, ressources mal allouées, délais impossibles à tenir. Selon l'Anatomie du travail d'Asana, 60 % de la journée de travail est consacrée à des tâches d'organisation plutôt qu'au travail qualifié : ces situations freinent la performance de vos équipes et compromettent vos objectifs stratégiques.

Le diagramme de PERT répond précisément à ce défi. En modélisant les relations entre activités et en calculant les marges de manoeuvre, il vous offre une lecture claire du calendrier réaliste de votre projet. Pour les responsables de projet et les dirigeants, c'est un levier de décision qui transforme l'incertitude en plan d'action structuré.

Le diagramme de PERT, un levier de planification stratégique

Quand un projet implique des dizaines de tâches imbriquées, estimer les délais à l'intuition expose à des retards en chaîne. Le diagramme de PERT (Program Evaluation and Review Technique) répond à ce risque en modélisant les tâches sous forme de réseau visuel, en identifiant le chemin critique et en fiabilisant les estimations de durée grâce à une approche probabiliste.

Développée dans les années 1950 pour la marine américaine, la méthode PERT repose sur un principe fondamental : chaque projet est un ensemble d'activités reliées par des dépendances logiques. Contrairement à une simple liste de tâches, le diagramme de PERT vous permet de visualiser ces relations sous forme de graphe orienté, où chaque noeud représente un événement (début ou fin d'activité) et chaque flèche représente une tâche.

L'un des apports majeurs de cette méthode est l'estimation en trois points. Pour chaque tâche, vous évaluez trois durées :

1. optimiste (O),

2. pessimiste (P)

3. et la plus probable (M).

La formule PERT calcule alors la durée attendue : (O + 4M + P) / 6. Cette approche statistique réduit considérablement les biais d'estimation et vous donne un calendrier plus fiable.

Le chemin critique, autre concept central, identifie la séquence de tâches la plus longue du projet, celle qui détermine sa durée minimale. Tout retard sur cette séquence repousse directement la date de livraison. Identifier le chemin critique vous permet de concentrer vos ressources et votre attention là où l'impact est maximal.

Le diagramme de PERT est particulièrement utile pour :

• Déterminer le chemin critique et identifier les tâches à surveiller en priorité

• Évaluer les ressources nécessaires à chaque phase du projet, en complément d'un rééquilibrage des ressources

• Estimer les durées de manière réaliste grâce à la triple estimation

• Faciliter la communication entre parties prenantes grâce à une représentation visuelle claire

• Obtenir l'approbation de la direction sur la faisabilité du calendrier proposé

Maintenant que le rôle stratégique du diagramme de PERT est posé, voyons comment le construire étape par étape.

Comment construire un diagramme de PERT

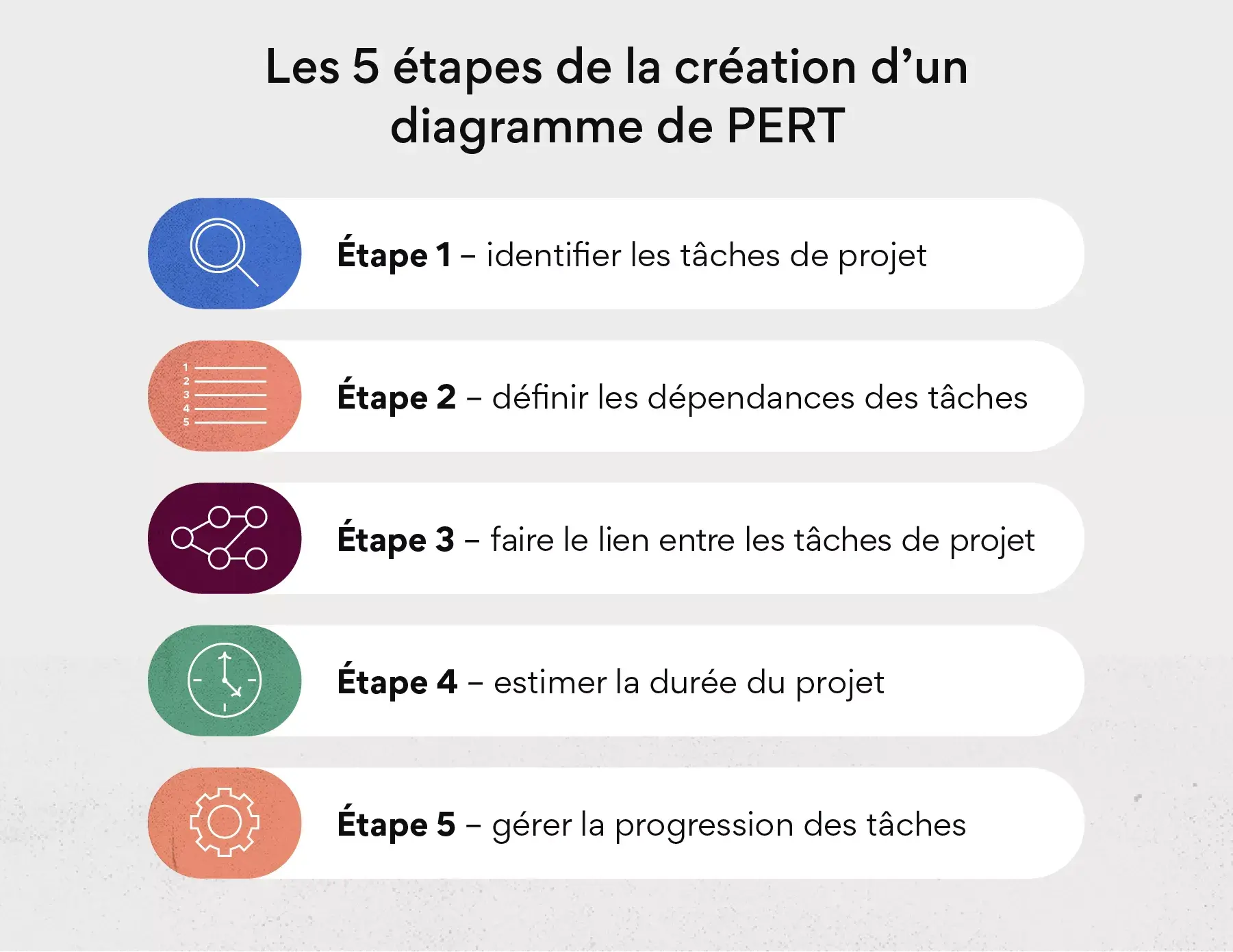

La construction d'un diagramme de PERT suit un processus méthodique en cinq étapes. Chaque étape s'appuie sur la précédente pour aboutir à un réseau complet, exploitable pour piloter votre projet et anticiper les risques de dépassement.

1. Identifiez les tâches du projet

Avant de créer un diagramme de PERT, vous devez identifier toutes les tâches nécessaires pour mener votre projet à bien. Procédez à des recherches approfondies, aidez-vous des membres de votre équipe et exploitez les données à votre disposition, que ce soit des business cases ou encore des plans de communication. Prenez le temps d'organiser une réunion de lancement de projet pour vous assurer que tout le monde soit sur la même longueur d'onde.

Pour ce faire, commencez par créer une structure de répartition du travail (WBS). Celle-ci vous donne une vision globale de l'ensemble des tâches à réaliser dans le cadre du projet et de la façon dont les pièces du puzzle doivent s'assembler. Les étapes suivantes vous aideront à détailler et compléter cette liste.

2. Établir les interdépendances dans le diagramme de PERT

Le moment est venu d'établir les interdépendances entre les tâches. En déterminant les dépendances dès le départ, vous anticipez les éventuels obstacles et vérifiez que chaque tâche se déroule dans le bon ordre. Pour information, quatre types de dépendances entrent en jeu dans la gestion de projets :

• Fin-Début (FD) : la première tâche doit être achevée avant que la deuxième puisse commencer.

• Fin-Fin (FF) : la deuxième tâche ne peut pas être achevée avant la fin de la première.

• Début-Début (DD) : la deuxième tâche ne peut pas commencer avant que la première ait commencé.

• Début-Fin (DF) : la première tâche ne peut pas être achevée avant que la deuxième ait commencé.

3. Reliez les tâches du projet

Après avoir identifié les tâches et établi les dépendances, il est temps de créer le diagramme de PERT. Les tâches et les jalons sont représentés sous forme de rectangles ou de cercles (noeuds), et les flèches tracées entre eux illustrent les dépendances et l'enchaînement des activités.

Pour bien lire un diagramme de PERT, il est essentiel de maîtriser la terminologie associée :

• Noeuds : les noeuds représentent les événements du projet, c'est-à-dire le début ou la fin d'une ou de plusieurs tâches. Le premier noeud correspond au lancement du projet et le dernier à son achèvement.

• Tâches : les tâches sont représentées par des flèches. Chaque flèche indique une activité à réaliser et relie deux noeuds entre eux. La longueur ou l'orientation de la flèche ne reflète pas la durée de la tâche.

• Dépendances : les dépendances définissent les relations entre les tâches. Une dépendance indique que la tâche suivante ne peut pas commencer (ou se terminer) tant que la tâche précédente n'a pas atteint un certain état (terminée ou commencée).

• Dépendance sans ressource : également appelée tâche fictive, elle est représentée par une flèche en pointillés. Elle montre une relation de dépendance entre deux événements sans qu'il y ait une tâche réelle à exécuter, ni consommation de temps ou de ressources.

4. Calcul de la durée du projet avec la méthode PERT

Estimez la durée de chaque tâche grâce à la triple estimation, puis identifiez le chemin critique du projet. Pour estimer la durée de chaque tâche, appliquez la formule PERT : Durée attendue = (O + 4M + P) / 6, où O représente la durée optimiste, M la durée la plus probable et P la durée pessimiste. Faites appel aux membres de l'équipe et aux parties prenantes du projet pour obtenir des estimations réalistes.

En créant la chronologie du projet, vous obtenez une vue globale qui facilite le repérage des goulots d'étranglement et l'optimisation du calendrier.

5. Gérez la progression des tâches

Une fois le projet lancé, gérez la progression des tâches et mettez à jour votre diagramme de PERT en conséquence. Le diagramme n'est pas un document figé : il évolue à mesure que le projet avance. Ajustez les estimations de durée, modifiez les dépendances si nécessaire et identifiez les nouvelles contraintes à l'aide d'un processus de contrôle des modifications.

Pour gagner en efficacité, utilisez un outil de gestion de projet qui vous permet de suivre l'avancement en temps réel. Avec Asana, vous pouvez affecter des tâches, définir des échéances, visualiser les dépendances et suivre le chemin critique directement depuis la vue Chronologie.

Les Champs personnalisés vous permettent de capturer les trois estimations de durée (optimiste, probable, pessimiste) directement sur chaque tâche, tandis que la Gestion des ressources révèle les pics de charge avant qu'ils ne compromettent vos jalons. Les Automations déclenchent des notifications automatiques lorsqu'une tâche du chemin critique change de statut, garantissant que les bonnes personnes sont alertées sans intervention manuelle.

Diagramme de PERT et diagramme de Gantt, les différences clés

Le diagramme de PERT modélise les interdépendances entre tâches sous forme de réseau pour identifier le chemin critique, tandis que le diagramme de Gantt représente les tâches sur un axe temporel linéaire pour suivre leur avancement au quotidien.

Ces deux outils se complètent à différentes phases du projet. Voici leurs principales différences :

En pratique, le diagramme de PERT est idéal en phase de conception pour structurer les dépendances et estimer les délais, tandis que le diagramme de Gantt prend le relais en phase d'exécution pour piloter l'avancement au jour le jour. Les deux outils gagnent à être utilisés conjointement.

Erreurs courantes à éviter avec le diagramme de PERT

Même les équipes expérimentées commettent des erreurs qui réduisent l'efficacité de leur diagramme de PERT. Voici les quatre pièges les plus fréquents :

• Sous-estimer les dépendances : omettre une relation entre deux tâches suffit à fausser l'ensemble du chemin critique. Validez chaque dépendance avec les responsables opérationnels avant de finaliser le diagramme.

• Utiliser une seule estimation de durée : se limiter à la durée « la plus probable » revient à ignorer la variabilité inhérente à tout projet. La triple estimation (optimiste, probable, pessimiste) est le fondement même de la méthode PERT.

• Confondre tâche et jalon : un jalon marque un événement ponctuel, pas une activité. Si votre jalon a une durée, ce n'est pas un jalon. Cette confusion génère des incohérences dans le calcul du chemin critique.

• Ne pas mettre à jour le diagramme : un diagramme de PERT figé perd toute valeur dès que le projet évolue. Intégrez les mises à jour dans vos rituels de suivi pour que le réseau reflète toujours la réalité opérationnelle.

Optimiser votre planification PERT avec l'IA Asana

Les principes de la méthode PERT, identifier les dépendances, estimer les durées, surveiller le chemin critique, gagnent en efficacité lorsqu'ils sont soutenus par l'intelligence artificielle. Asana intègre plusieurs capacités IA qui s'articulent naturellement avec un workflow PERT.

• L'IA Asana analyse vos projets et propose des suggestions intelligentes : identification automatique des tâches à risque, recommandations de réaffectation de ressources et alertes proactives sur les dépassements potentiels du chemin critique. Ces insights vous permettent d'agir avant que les retards ne s'accumulent.

• Les AI Teammates peuvent prendre en charge les tâches récurrentes qui jalonnent votre planification PERT : mise à jour des statuts, relance des responsables de tâches en retard, consolidation des estimations de durée auprès des équipes. Vos collaborateurs se concentrent sur les décisions stratégiques plutôt que sur le suivi administratif.

• Le Studio IA vous permet de créer des workflows personnalisés sans code. Par exemple, un workflow qui recalcule automatiquement les marges de votre réseau PERT lorsqu'une estimation de durée est modifiée, ou qui génère un rapport de chemin critique à chaque jalon atteint. Ces automatisations transforment votre diagramme de PERT en outil de pilotage dynamique.

FAQ - Tout savoir sur le diagramme de PERT

Ce qu'il faut retenir sur le diagramme de PERT

Le diagramme de PERT reste l'un des outils les plus fiables pour planifier des projets complexes avec rigueur. Ses trois piliers, la triple estimation des durées, l'identification du chemin critique et la modélisation des dépendances, vous donnent une base solide pour anticiper les risques et optimiser vos délais.

Associé au diagramme de Gantt, il couvre l'intégralité du cycle de vie du projet, de la planification à l'exécution. En intégrant les capacités de l'IA d'Asana (suggestions intelligentes, AI Teammates pour l'automatisation des tâches récurrentes, Studio IA pour les workflows personnalisés), vous transformez votre planification PERT en un système de pilotage proactif.

Pour les équipes qui veulent allier méthode éprouvée et technologie moderne, c'est la combinaison gagnante. Passez de la planification à l'action et structurez vos projets les plus complexes avec un outil qui fait le lien entre stratégie et exécution.
